MÉTRICO

- Los accesorios adaptadores hidráulicos métricos se asemejan a los accesorios británicos y SAE (estadounidenses) en muchos aspectos.

- Uno de los estilos de accesorios métricos más populares es el ISO 9974. Los accesorios ISO 9974 se usan comúnmente en aplicaciones de puertos hidráulicos. Los accesorios ISO 9974 se asemejan a los accesorios SAE O-ring Boss y los accesorios ISO 1179 de British Standard Parallel Pipe (BSPP), la diferencia son las roscas métricas. Los racores ISO 9974 utilizan un sello cautivo o retenido en la base de las roscas que se acopla a una superficie de asiento en el racor hembra o superficie con puerto en una válvula o cilindro hidráulico.

- Los accesorios de puerto métrico ISO 6149 también son muy similares a los accesorios de puerto ISO 9974, excepto que usan una junta tórica no retenida igual que los accesorios SAE O-ring Boss.

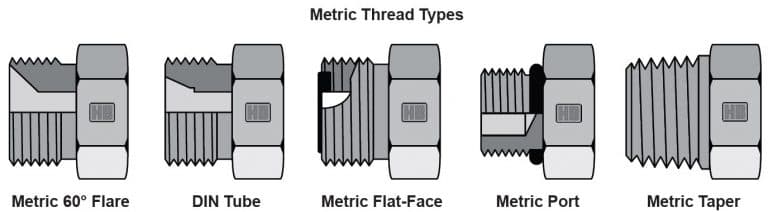

- Otra serie popular de racores métricos son los racores para tubos DIN. Los racores de tubo DIN tienen un asiento biselado de 24° en el interior del racor macho que identifica el racor como DIN, ese asiento de 24° es donde tiene lugar el sello cuando se une un racor DIN macho con un racor DIN hembra. Los accesorios DIN emplean un sistema de identificación utilizado por la mayoría de los fabricantes, este sistema combina el tubo O.D. tamaño y la serie del tubo, por ejemplo, un accesorio de 8 mm y resistente se marcaría como "S08".

Designaciones DIN:

LL = Servicio extraligero

L = Trabajo liviano

S= Servicio Pesado

- Los hilos métricos se denominan usando la distancia entre dos hilos como el paso de hilo, esto es diferente a los hilos SAE estadounidense y estándar británico que están designados por hilos por pulgada.

Hay tres pasos de rosca comunes que se utilizan en todos los accesorios DIN métricos, pasos de 1,0 mm, 1,5 mm y 2,0 mm.
