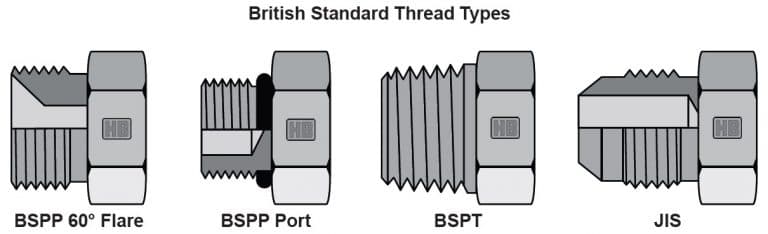

Los accesorios de tubería estándar británica (BSP) son uno de los estilos de ajuste más comunes a nivel mundial. BSP se usa en algunas de las máquinas más reconocidas del mundo, como Case IH, JCB, New Holland y John Deere. Las roscas de tubería estándar británica están disponibles en dos versiones: roscas paralelas estándar británicas (BSPP) y rosca cónica de tubería estándar británica (BSPT).
BSPP (paralela estándar británica)
BSPP es muy similar en apariencia al accesorio American National Pipe Straight Mechanical (NPSM), pero los dos NO son intercambiables. Aunque tanto NPSM como BSPP sellan en el asiento cónico del macho / la nariz cónica de la hembra, las roscas son diferentes en la mayoría de los tamaños.
BSPT (rosca cónica de tubería estándar británica)
BSPT también es muy similar en apariencia a los adaptadores American National Pipe Taper (Fuel) (NPT(F)), pero al igual que la conexión BSPP/NPSM mencionada anteriormente, BSPT/NPT(F) NO son intercambiables debido a diferencias sutiles en el tamaño y la forma de la rosca.
BSP no es intercambiable con NPSM ni NPT(F)
BSPP se parece a NPSM y BSPT se parece a NPT(F), pero ninguno de los dos pares es intercambiable. Las diferencias en el tamaño y la forma de la rosca son lo suficientemente sutiles como para iniciar una conexión incompatible y luego tener fugas o barrer la rosca. Confirme siempre el estándar antes de acoplar.
Abocardado JIS 30°
El abocardado JIS 30° (Japanese Industrial Standard) utiliza el mismo tamaño y forma de rosca que la familia de accesorios de tubería estándar británica. El abocardado JIS 30° es muy similar en apariencia al accesorio norteamericano JIC 37° (SAE J514), pero NO es intercambiable debido a la diferencia en el ángulo de sellado y en la forma y el tamaño de la rosca. La conexión del accesorio JIS 30° presenta un asiento biselado de 30° en el extremo delantero del accesorio macho que encaja perfectamente contra el ángulo de 30° mecanizado en el fondo del accesorio hembra, formando un sello metal con metal al apretarse.
Designaciones de rosca G y R
Cómo leer las designaciones G y R
Los tamaños de rosca a menudo se expresan como dimensiones fraccionarias precedidas por las letras "G" o "R", donde "G" representa una rosca paralela y "R" representa una rosca cónica. Ejemplo: BSPT 5/8-14 puede designarse como R 5/8 y BSP 1/16-28 puede designarse como G 1/16.
